Управляем LG-телевизором в HA без снятия ИК-кодов: ESPHome + LG Infrared

С обновлением Home Assistant OS 2026.4.0 появились несколько интересных новинок. Например, нативная интеграция для телевизоров LG — LG Infrared. У меня для управления ИК-техникой (телевизоры, кондиционеры и т.д.) обычно используются RM Mini и RM PRO-4 от Broadlink, но новая интеграция их не поддерживает. LG Infrared требует сущность типа Infrared entity. ESPHome предоставляет её через компонент ir_rf_proxy (ранее назывался infrared).

Для своих устройств управляемых через RM Mini приходилось вручную считывать сигналы с пультов, записывать их в конфиг, и только потом уже была возможность пользоваться ими. Это несколько муторно и долго, но в общем один раз прописал и пользуйся. Если говорить только о телевизорах LG, то в принципе удобная интеграция тем, что не нужно считывать коды управления, они там уже есть. А команды в пультах одинаковые - как вы знаете, одним пультом можно управлять разными телевизорами этого бренда. Вот мне и интересно было попробовать.

Комплектующие и подготовка

Нам понадобится:

• Контроллер ESP32 (подойдёт любая отладочная плата)
• NPN-транзистор S9014 или аналог
• Резистор 1 кОм (для базы)
• Резистор 100 Ом (для ограничения тока ИК-диода)

ИК светодиод и транзистор я выпаял из пульта от напольного вентилятора Elenberg, который уже давно отжил своё. Резисторы обычно есть в любом запасе радиолюбителя.

Распиновка транзистора S9014 (корпус TO-92)
В моей сборке использовалась партия с цоколёвкой C-B-E (если смотреть на плоскую грань выводами вниз):

• Левая нога — Коллектор (подключается к катоду ИК-светодиода)
• Средняя нога — База (управление от GPIO через резистор 1 кОм)
• Правая нога — Эмиттер (на GND ESP32)

Важно: У некоторых производителей встречается обратная распиновка (E-B-C). Перед пайкой обязательно проверьте цоколёвку мультиметром в режиме hFE или по даташиту конкретной партии. Ошибка с базой/коллектором может вывести из строя пин ESP32 или мгновенно перегреть транзистор.

Схема подключения
1. Управление (База)
    Резистор 1 кОм. Один конец паяем к средней ноге транзистора (База), второй — к пину GPIO4 на ESP32.
2. Земля (Эмиттер)
    Правую ногу (Эмиттер) соединяем с GND на ESP32.
3. Светодиод (Коллектор + Питание)
    Короткая ножка (Катод, –) припаивается к левой ноге транзистора (Коллектор).
    Длинная ножка (Анод, +) соединяется через резистор 100 Ом с пином 3.3V (или 5V, если плата поддерживает).

Техническая справка: S9014 рассчитан на ток коллектора до 100 мА. При резисторе 100 Ом и питании 5 В ток через ИК-диод составит около 35–40 мА, что безопасно для транзистора и обеспечивает уверенный сигнал на расстояние 3–5 метров.

Прошивка для ESPHome

Конфигурация минимальная. Главное — правильно связать remote_transmitter и ir_rf_proxy:

esphome:

  name: esp32-ir-lg

  friendly_name: ESP32-ir-lg



esp32:

  board: esp32dev

  framework:

    type: esp-idf



# Enable logging

logger:

  level: DEBUG



# Enable Home Assistant API

api:

  encryption:

    key: "ВАШ КЛЮЧ"



ota:

  - platform: esphome

    password: "ВАШ ПАРОЛЬ"



wifi:

  ssid: !secret wifi_ssid

  password: !secret wifi_password



  # Enable fallback hotspot (captive portal) in case wifi connection fails

  ap:

    ssid: "Esp32-Ir-Lg Fallback Hotspot"

    password: "ВАШ ПАРОЛЬ"



captive_portal:



# 1. Базовый ИК-передатчик (аппаратный)

remote_transmitter:

  id: ir_tx

  pin: GPIO4

  carrier_duty_percent: 50%



# 2. Прокси-компонент — создаёт Infrared entity для HA

infrared:

  - platform: ir_rf_proxy

    name: "ESP32 IR Emitter"

    id: ir_proxy_tx

    remote_transmitter_id: ir_tx



# 3. Тестовая кнопка (опционально)

button:

  - platform: template

    name: "Test Power"

    on_press:

      - logger.log: "Test button pressed"

Настройка в Home Assistant

В Настройки → Устройства и службы нажмите Добавить интеграцию, найдите LG Infrared и добавьте её.
HA автоматически обнаружит ESP32-передатчик и создаст 29 сущностей-кнопок (button.lg_tv_power_on, button.lg_tv_menu и т.д.).

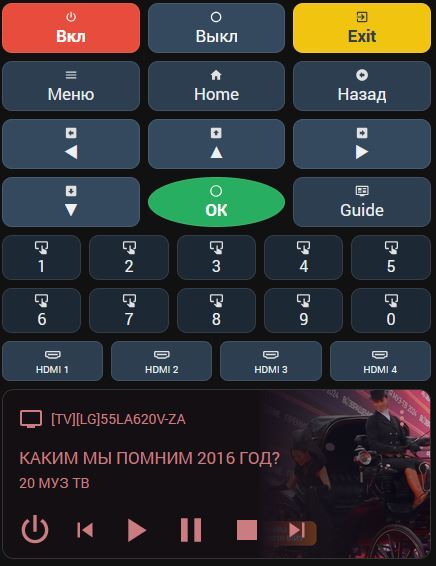

Стандартный список кнопок в дашборде выглядит громоздко. Я оформил их в компактный пульт через custom:button-card.

Вот код карточки (в конце
- type: media-control
    entity: media_player.tv_lg_55la620v
замените на свой) и custom:button-card если у вас не установлен, то установите через HACS

type: vertical-stack

cards:

  - type: grid

    square: false

    columns: 3

    cards:

      - type: custom:button-card

        entity: button.lg_tv_power_on

        name: Вкл

        icon: mdi:power

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#e74c3c"

            - color: "#ffffff"

            - border-radius: 10px

            - height: 50px

            - font-weight: bold

          icon:

            - color: "#ffffff"

          name:

            - color: "#ffffff"

      - type: custom:button-card

        entity: button.lg_tv_power_off

        name: Выкл

        icon: mdi:power-off

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#34495e"

            - color: "#ffffff"

            - border-radius: 10px

            - height: 50px

          icon:

            - color: "#ffffff"

          name:

            - color: "#ffffff"

      - type: custom:button-card

        entity: button.lg_tv_exit

        name: Exit

        icon: mdi:exit-to-app

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#f1c40f"

            - color: "#2c3e50"

            - border-radius: 10px

            - height: 50px

            - font-weight: bold

          icon:

            - color: "#2c3e50"

          name:

            - color: "#2c3e50"

  - type: grid

    square: false

    columns: 3

    cards:

      - type: custom:button-card

        entity: button.lg_tv_menu

        name: Меню

        icon: mdi:menu

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_home

        name: Home

        icon: mdi:home

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_back

        name: Назад

        icon: mdi:arrow-left-bold-circle

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_left

        name: ◀

        icon: mdi:arrow-left-bold-box

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#34495e"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_up

        name: ▲

        icon: mdi:arrow-up-bold-box

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#34495e"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_right

        name: ▶

        icon: mdi:arrow-right-bold-box

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#34495e"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_down

        name: ▼

        icon: mdi:arrow-down-bold-box

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#34495e"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

      - type: custom:button-card

        entity: button.lg_tv_ok

        name: OK

        icon: mdi:circle-outline

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#27ae60"

            - color: "#ffffff"

            - border-radius: 50%

            - height: 50px

            - font-weight: bold

          icon:

            - color: "#ffffff"

          name:

            - color: "#ffffff"

      - type: custom:button-card

        entity: button.lg_tv_guide

        name: Guide

        icon: mdi:television-guide

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 50px

  - type: grid

    square: false

    columns: 5

    cards:

      - type: custom:button-card

        entity: button.lg_tv_number_1

        name: "1"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_2

        name: "2"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_3

        name: "3"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_4

        name: "4"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_5

        name: "5"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_6

        name: "6"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_7

        name: "7"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_8

        name: "8"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_9

        name: "9"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

      - type: custom:button-card

        entity: button.lg_tv_number_0

        name: "0"

        icon: ""

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#1c2833"

            - color: "#ecf0f1"

            - border-radius: 10px

            - height: 45px

            - font-size: 16px

            - grid-column: span 2

            - grid-column-start: 2

  - type: grid

    square: false

    columns: 4

    cards:

      - type: custom:button-card

        entity: button.lg_tv_hdmi_1

        name: HDMI 1

        icon: mdi:hdmi-port

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 8px

            - height: 40px

            - font-size: 10px

      - type: custom:button-card

        entity: button.lg_tv_hdmi_2

        name: HDMI 2

        icon: mdi:hdmi-port

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 8px

            - height: 40px

            - font-size: 10px

      - type: custom:button-card

        entity: button.lg_tv_hdmi_3

        name: HDMI 3

        icon: mdi:hdmi-port

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 8px

            - height: 40px

            - font-size: 10px

      - type: custom:button-card

        entity: button.lg_tv_hdmi_4

        name: HDMI 4

        icon: mdi:hdmi-port

        tap_action:

          action: toggle

        styles:

          card:

            - background-color: "#2c3e50"

            - color: "#ecf0f1"

            - border-radius: 8px

            - height: 40px

            - font-size: 10px

  - type: media-control

    entity: media_player.tv_lg_55la620v_za

Код рабочий, но очень длинный. Чтобы сократить код, используйте button_card_templates в configuration.yaml.

Чего не хватает и что делать дальше
Вы наверняка заметили отсутствие кнопок громкости, Play/Pause, Stop и т.д. Если у вас Smart TV с сетевым управлением (webOS, Android TV), эти команды лучше отдавать через стандартную карточку media-control, которая уже добавлена в конец пульта.

Если телевизор "безмозглый" или media-player не подключен, недостающие команды придётся добавить по старинке: считать ИК-сигналы обычным пультом через remote_receiver в ESPHome и создать свои template button.

С одной стороны здорово что такая интеграция появилась - не нужно прыгать с считываением кодов с пультов, с другой жаль что часть кнопок отсутсвует и они доступны только через media-control. Надеюсь, в будущих обновлениях HA добавят поддержку сторонних ИК-шлюзов или вынесут громкость/плеер в отдельный набор ИК-кнопок. А пока — рабочее и бюджетное решение для умного дома. Не всегда есть желание пайкой заниматься :)
