WiFi колонка на esp32-s3 для Home Assistant

Была идея сделать в доме по этажам аудио оповещение по различным автоматизациям, или включать музыку или потоковое Интернет-радио. Идея с блютуз мне не зашла, в том числе и потому, что такие устройства просто иногда отваливались из HA и приходилось через командную строку их снюхивать. Ещё были мысли в последствии сделать Мультирум и WiFi колонки как раз под всё это хорошо подходили. Я пошёл простым путём сделал вариант WiFi колонки на ESP32-S3-N16R8 + PCM5102A. И к выходу подключил пару активных колонок для ПК.

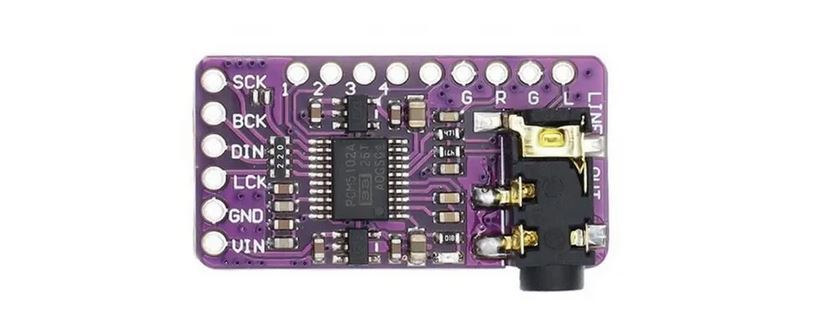

Второй вариант тоже ESP32-S3-N16R8 + ЦАП I2S PCM5102A, но так как у меня были 2 пассивных колонки типа S30, то задействовал плату двухканального усилителя XH-M543, класс D, 2*120 Вт. Усилитель неплох по звуку, не шумит, не дорогой. Конечно же 120 Вт он не выдаст, но ватт около тридцати на канал наверное может, при соответствующем питании.

Всё это можно разместить в корпусе распечатанном на 3D принтере, а можно и засунуть в какую ни будь китайскую колонку. Кому как удобнее.

Прошивал в ESPHome.
Пример прошивки, в которой с помощью ИИ удалось запустить PSRAM и работу процессора на 240Mhz (по умолчанию почему-то работал на 160) н у и плюс некоторые улучшалочки и датчики, которые смело можно удалить - они нужны были только для тестов:

# Колонка 3й этаж 192.168.1.55

esphome:

  name: esp32-s3-3

  on_boot:

    priority: 900

    then:

      - lambda: |-

          setCpuFrequencyMhz(240);

          ESP_LOGI("main", "Частота процессора принудительно установлена: %d MHz", getCpuFrequencyMhz());

  friendly_name: ESP32-S3-3

  platformio_options:

    board_build.arduino.memory_type: opi_opi

    board_build.flash_mode: opi

    board_build.f_cpu: 240000000L  # Поднимаем до 240МГц (стандарт S3)

    build_flags:

      - -DBOARD_HAS_PSRAM

      - -DARDUINO_USB_CDC_ON_BOOT=1

      # Увеличиваем размер буфера приема WiFi (в байтах)

      - -DCONFIG_WL_DYNAMIC_BUFFER_SIZE=512

      - -DCONFIG_LWIP_WND_STEADY=1024

esp32:

  board: esp32-s3-devkitc-1

  variant: esp32s3

  flash_size: 16MB

  framework:

    type: arduino

# Настройка PSRAM с указанием режима Octal (для R8)

psram:

  mode: octal

debug:

# Enable Home Assistant API

api:

  encryption:

    key: "Ваш ключ"

ota:

  - platform: esphome

    password: "Ваш пароль"

wifi:

  ssid: !secret wifi_ssid

  password: !secret wifi_password

  power_save_mode: NONE

  fast_connect: true

  # Вместо threshold используем принудительное отключение роуминга

  # Это заставит ESP32 сидеть на одной точке и не "оглядываться"

  enable_on_boot: true

  reboot_timeout: 0s

  # Enable fallback hotspot (captive portal) in case wifi connection fails

  ap:

    ssid: "Esp32-S3-3 Fallback Hotspot"

    password: "Пароль"

# Настройка I2S выхода

i2s_audio:

  id: my_i2s

  i2s_lrclk_pin: GPIO18   # LRCLK

  i2s_bclk_pin: GPIO17    # BCLK



# Настройка воспроизведения аудио

media_player:

  - platform: i2s_audio

    name: "ESPHome PCM5102A Media Player-3"  # Название медиаплеера

    id: media_player_pcm5102a3               # ID медиаплеера

    dac_type: external                       # Указываем, что используется внешний DAC

    i2s_dout_pin: GPIO16                     # DOUT (Data Output)

    i2s_audio_id: my_i2s

    mode: stereo                             # Режим работы: стерео

    # Вместо buffer_size здесь используются настройки HTTP-потока:

    on_play:

      - lambda: |-

          ESP_LOGI("main", "Плеер запущен, используется PSRAM буфер");

# Веб-сервер и датчики

web_server:

  port: 80

captive_portal:

# Это заставит систему более агрессивно использовать память для сетевых запросов

http_request:

  useragent: esphome/radio

  timeout: 15s

# Текстовый сенсор для проверки статуса

text_sensor:

  - platform: template

    name: "PSRAM Status"

    lambda: |-

      if (psramFound()) {

        return {"Active (8MB OPI)"};

      } else {

        return {"Not Found / Disabled"};

      }

    update_interval: 60s

logger:

  level: DEBUG

# Датчик уровня сигнала Wi-Fi

sensor:

  - platform: wifi_signal

    name: "PCM5102A Wi-Fi Signal"

    id: pcm5102a_wifi_rssi

    update_interval: 320s

  - platform: debug

    free:

      name: "Heap Free"

    psram:

      name: "PSRAM Free Space"

  - platform: debug

    free:

      name: "Heap Min Free"

    psram:

      name: "PSRAM Min Free"

  - platform: template

    name: "Actual CPU Speed"

    unit_of_measurement: "MHz"

    lambda: |-

      return (float)ESP.getCpuFreqMHz();

    update_interval: 10s

binary_sensor:

  - platform: status

    name: "Device Status"

Без этих, небольших мытарств, колонка не работала нормально - заикалась даже на потоках 192 - 256 kBits. Возможно у меня в прошивке не совсем всё правильно и красиво, но оно работает отлично!

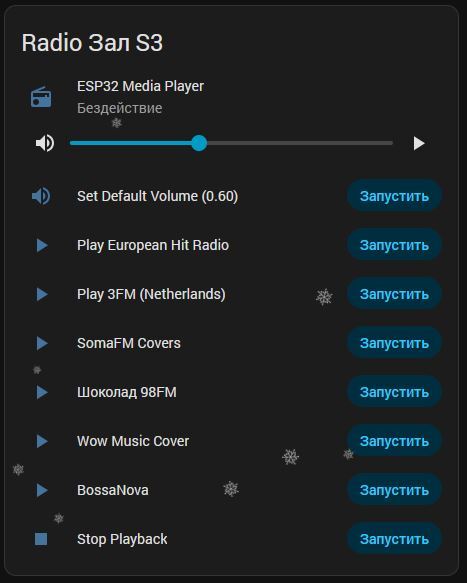

Пример простой карточки для HA - отправка потока Интернет-радио:

type: entities

title: Колонка Зал

entities:

  - entity: media_player.esp32_s3_esphome_pcm5102a_media_player

    name: ESP32 Media Player

    icon: mdi:radio

    show_state: true

  - type: button

    name: Set Default Volume (0.60)

    tap_action:

      action: call-service

      service: media_player.volume_set

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        volume_level: 0.6

    icon: mdi:volume-high

  - type: button

    name: Play European Hit Radio

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: http://stream.europeanhitradio.com:8000/Stream_25.mp3

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: http://stream.europeanhitradio.com:8000/Stream_25.mp3

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: Play 3FM (Netherlands)

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: http://icecast.omroep.nl/3fm-bb-mp3

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: http://icecast.omroep.nl/3fm-bb-mp3

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: SomaFM Covers

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: http://ice1.somafm.com/covers-128-mp3

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: http://ice1.somafm.com/covers-128-mp3

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: Шоколад 98FM

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: https://choco.hostingradio.ru:10010/fm

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: https://choco.hostingradio.ru:10010/fm

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: Wow Music Cover

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: https://stream.vyshka24.ru/wowcover

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: https://stream.vyshka24.ru/wowcover

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: BossaNova

    tap_action:

      action: call-service

      service: media_player.play_media

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

        media_content_id: http://strm112.1.fm/bossanova_mobile_mp3

        media_content_type: audio/mpeg

      sequence:

        - service: media_player.volume_set

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            volume_level: 0.6

        - service: media_player.play_media

          data:

            entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

            media_content_id: http://strm112.1.fm/bossanova_mobile_mp3

            media_content_type: audio/mpeg

    icon: mdi:play

  - type: button

    name: Stop Playback

    tap_action:

      action: call-service

      service: media_player.media_stop

      service_data:

        entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

    icon: mdi:stop

Ну и понятно, что на это устройство можно отправить музыку из локального хранилища или TTS.

Пример автоматизации отправки mp3 файла и TTS (в нём вначале устанавливает нужную громкость):

alias: Время 12:00 Оповещение

description: ""

triggers:

  - trigger: time

    at: "12:00:00"

conditions: []

actions:

  - action: media_player.volume_set

    target:

      entity_id:

        - media_player.esp32_s3_esphome_pcm5102a_media_player

    data:

      volume_level: 0.4

  - action: media_player.play_media

    target:

      entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

    data:

      media:

        media_content_id: media-source://media_source/local/mpd/media/airport-bell.mp3

        media_content_type: audio/mpeg

        metadata:

          title: airport-bell.mp3

          thumbnail: null

          media_class: music

          children_media_class: null

          navigateIds:

            - {}

            - media_content_type: app

              media_content_id: media-source://media_source

            - media_content_type: ""

              media_content_id: media-source://media_source/local/mpd

            - media_content_type: ""

              media_content_id: media-source://media_source/local/mpd/media

  - delay:

      hours: 0

      minutes: 0

      seconds: 4

      milliseconds: 0

  - action: tts.google_translate_say

    metadata: {}

    data:

      cache: true

      entity_id: media_player.esp32_s3_esphome_pcm5102a_media_player

      message: Время 12:00. Шевелите булками! Время идёт.

mode: single

Третий вариант - было интересно попробовать собрать колонку по проекту Ёрадио. И да, она у меня тоже получилась, пока в самом минимальном варианте, без экрана и энкодера. Но правильные детали под этот проект уже заказаны и скоро я возьмусь за сборку. А пока готовится 3D модель корпуса.

Ну и наверное понятно, что кроме как проигрывать радио-поток, она может и всё остальное - на неё можно отправить TTS или проигрывать локальные файлы, то есть полностью задействовать в автоматизациях.
Позже напишу и покажу что из этого получилось.
